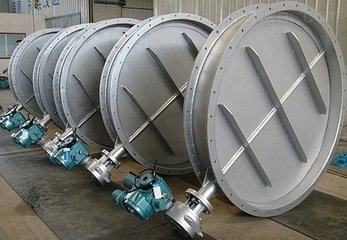

【D941W電動通風蝶閥】由角型程電子式電動執行器和蝶形閥調節機構組成。采用AOX型、CHQ型全電子式電動執行器為通風蝶形閥的驅動裝置。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。
【閥門用途及特點】：
【D941W電動通風蝶閥】采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體選材而定，公稱壓力＜0.6Mpa，其泄漏量控制在最大流通量的2%以內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。【D941W電動通風蝶閥】一般適用于工業、冶金、環保等通風管道作通風調節介質流量之用。
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操作力矩小、操作方便，省力靈活。
3、采用適應的材料以滿足低、中、高溫不同介質溫度及腐蝕性介質。
4、表面油漆顏色可根據用戶要求噴成銀灰色或藍色。
【執行機構主要參數】：
公稱通徑DN(mm) DN50~DN200
公稱壓力PN(MPa) 0.1、0.25、0.6
閥芯轉角 0~70°
作用形式 電開式或電閉式
流量特性 近似等百分比
允許壓差Mpa 0.6
性能指標 基本誤差：±2.5%；回差≤±2.0%；死區≤3.0%
電源電壓 AC220V、AC380V、DC24V
調節型 信號范圍 0~10mA、4~20mA、1.5VDC
開關型 電信號 AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號
