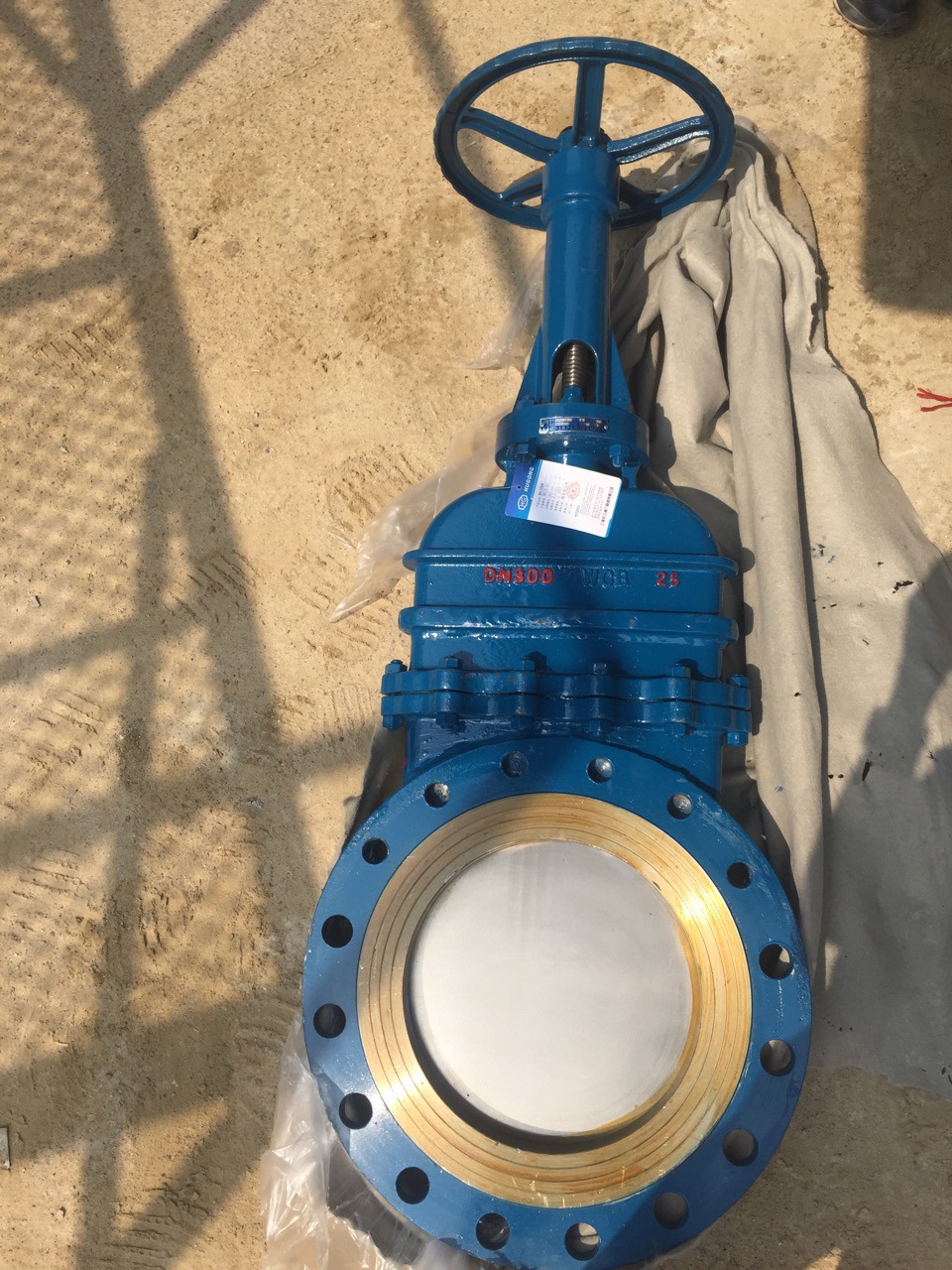

Z73H-16C暗桿平行式單閘板 刀形閘閥

產品型號：Z73 傳動方式：手輪 連接方式：對夾 結構形式：暗桿平行式單閘板 密封面或襯里材料：橡膠 閥體材料：碳鋼 體系標準：國標 手動暗桿式刀形閘閥，屬閥門技術領域。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。 該產品是我公司最新開發出來的新一代污水處理刀型閘閥，結構緊湊，重量輕，無論開啟還是關閉，閥門高度均無變化，大大節省了空裝空間，可以在室內安裝使用。 特點 閥門高度低，重量輕，節省材料。 安裝空間小，適用性強。 采用浮動密封，性能好，是環保型刀形閘閥。
