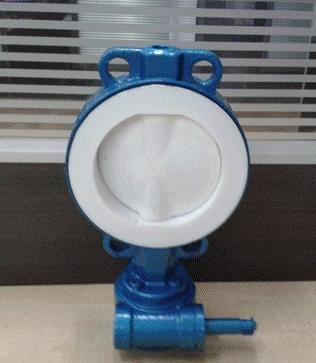

D371F46襯氟對夾蝶閥
一、D371F46系列對夾式襯氟蝶閥，閥體、閥座與閥芯內襯一體化，閥門工作時，只有閥體內襯與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏，具有嚴密的密封性能，超長的使用壽命；
二、D371F46襯氟對夾蝶閥產品用途
D71F46系列對夾式襯氟蝶閥結構緊湊、外形美觀、工藝合理、性能可靠、操作輕便，可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合；廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有強腐蝕性介質的使用場合；如濃鹽酸、濃硫酸、氫氟酸、磷酸、氯氣、強堿，王水等具有強腐蝕的介質；
三、對夾式襯氟蝶閥結構特點
1、對夾式襯氟蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想；
3、四級加載彈性密封，保證了閥門內、外的零泄漏。
a:軸與蝶閥一體外襯F46;
b:軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c:軸的徑向采用O型圈與金屬軸套的組合；
d:對夾式襯氟蝶閥閥座鑲嵌有彈性條的閥體槽內。
4、對夾式襯氟蝶閥采用可彈性墊片定位準確，結構簡單。（*采用O型圈是為了防止意外泄漏時的安全措施）。
四、對夾式襯氟蝶閥設計規范
遵循GB/T12238，API 609，MSS SP-67標準
五、對夾式襯氟蝶閥驅動方式
手動D71、蝸輪傳動D371、氣動D671、電動D971
六、對夾式襯氟蝶閥襯氟材料：氟塑料F46（FEP） 、聚四氟乙烯F4（PTFE） 、可溶性聚四氟乙烯（PFA）
