產品詳情
產品說明:

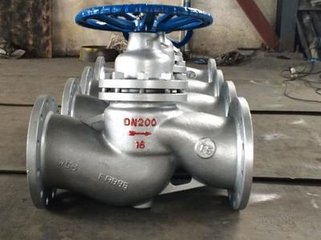

U41SM-16C 法蘭柱塞截止閥型手動柱塞截止閥PN16～PN40由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。
產品特點:
1、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封 ，從而保證了閥門的密封性，杜絕了外泄漏；
2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命；
3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種；
產品執行標準:
設計標準：GB12233-89、12235-89； 結構長度：GB12221-89； 法蘭連接：GB79-59、GB113.1～9113.26； 傳動方式：手動； 試驗與檢驗：ZBJ160006、GB4981；
產品性能參數:
U41SM-16C 法蘭柱塞截止閥手動柱塞截止閥PN16～PN40性能參數
公稱壓力 1.6 2.5 4.0 6.4 10.0
殼體試驗壓力（MPa） 2.4 3.75 6.0 9.6 15.0
高壓密封試驗壓力（MPa） 1.76 2.75 4.4 7.04 11.0
低壓氣密封試驗壓力（MPa） 0.5～0.7
適用介質 水、蒸汽、油品（C） 硝酸類（P）、醋酸類（R）
適用溫度（℃） ≤425 ≤200
產品外形結構連接尺寸:
