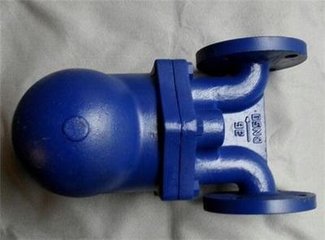

FT43H杠桿浮球式疏水閥

產品詳情

FT43H杠桿浮球式疏水閥,超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0度，特別適合用于疑結水量的工作場合。

用途

FT43H杠桿浮球式疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。

結構特點及工作原理

采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。

平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。

內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。

采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。

全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。

主要零件材料表

技術參數表

產品型號	公稱通徑DN（mm）	連接方式	使用壓力（MPa）	溫度（℃）	外形尺寸
產品型號	公稱通徑DN（mm）	連接方式	使用壓力（MPa）	溫度（℃）	L	L1	H1	H2	W
SFT14-16	15~20	螺紋	0.01~1.6	250	125	155	55	55	155
SF14-16	15~25	螺紋	0.01~1.6	250	190	220	120	80	140
F44-16 （SFT43）（SFT46）	15~20 25	法蘭	0.01~1.6	350	195 215	255	85	115	110
F44-16 （SFT43）（SFT46）	32~50 65~80	法蘭	0.01~1.6	350	230 270	345 420	175 218	110 125	190 220
SUNA23 26H	15~20 25 32~50	法蘭	0.01~4.0	350	195 215 230	145 235	60 125		90 145
