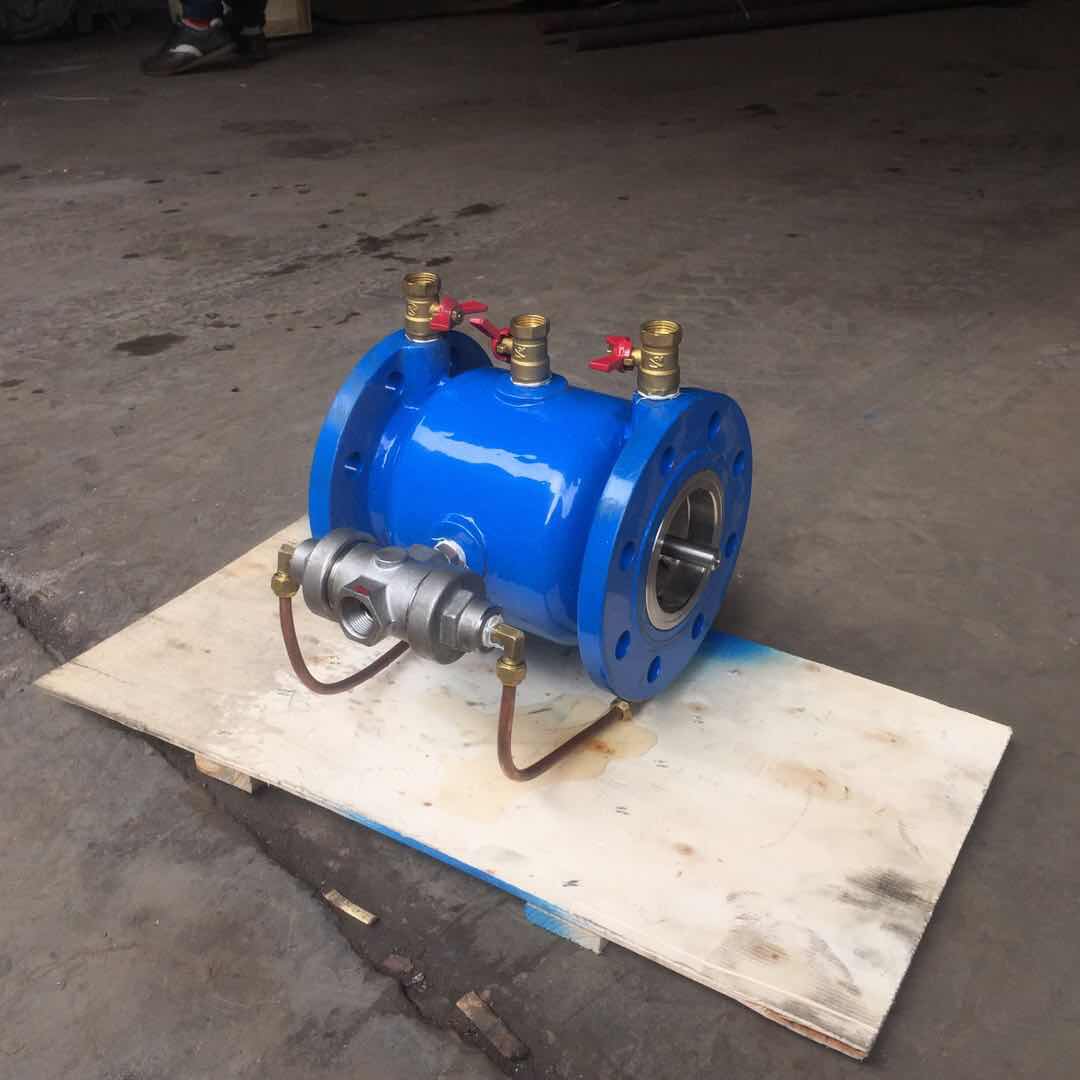

LHS743X直流式低阻力倒流防止器

產品說明：
LHS743X直流式低阻力倒流防止器由前后兩個止回閥和中間自動排水器組成。在回流狀態發生時，兩個止回閥自動關閉，排水器自動開啟，中間腔大氣隔斷。在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。主要用于城鎮供水管網與各類用戶管網之間，自來水總管和小區用戶水表后；或者生活飲用水與中水、消防水、空調水、綠化水等異質水系統之間交叉連接時的有效隔斷，或者無負壓設備的配套安裝，能夠嚴格防止倒流污染的發生。

產品性能參數：

工作原理

●正向通水：

進口壓力大于出口壓力時，兩個止回閥瓣開啟，排水器關閉。在2m/s流速時，流通水損小于0.04Mpa.

●反向關閉：

進口壓力小于等于出口壓力時，兩個止回閥瓣關閉，排水器開啟。

如果沒有垃圾卡阻，兩個止回閥瓣密封關閉，排水器出口不排水，中間腔與大氣相通，中間腔壓力為零。

●防止回流污染：

進口壓力小于出口壓力時，兩個止回閥瓣處于關閉狀態，排水器處于開啟狀態如果其中一個或兩個止回閥瓣的閥口有垃圾卡阻，產生滲漏，所漏介質均流向中間腔，經過排水器直接排出閥外，防止對進口端的回流污染。

設計和制造標準

1）制造標準：機械工業行業標準JB/T11151-2011《低阻力倒流防止器》

2）設計標準：國家標準GB50015-2003《建筑給水排水設計規范》（08版）

中國工程建設協會標準CECS259-2009《低阻力倒流防止器應用技術規程》

國家建筑標準設計圖集06SS109《管網疊壓式供水設備選用與安裝》P50~52

建筑產品選用技術專項圖集2010CPXY-S38總278《低阻力倒流防止器和真空破壞器選用與安裝》

產品類型

①內置排水式低阻力倒流防止器

DN≤50螺紋連接

 分為：LHS711X型 DN15-DN25

 LHS712X型 DN32-DN50

   其中： LHS711X型產品沒有檢測球閥和進口過濾網

②直流式低阻力倒流防止器

  法蘭連接

  型號：LHS743X型 DN50-DN200

③在線維護式低阻力倒流防止器

  法蘭連接

  型號：LHS745X型 DN150-DN400

  進口設有過濾網和伸縮法蘭

產品外形結構尺寸：
