簡單介紹】
SJ-ZT型碳鋼/不銹鋼直通視鏡廣泛應用于管道、設備裝置中重要附件。可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。直通視鏡是工業管道裝置上的主要附件之一，通過它能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用于石油、化工、化纖、制藥等生產管路中。
【詳細說明】

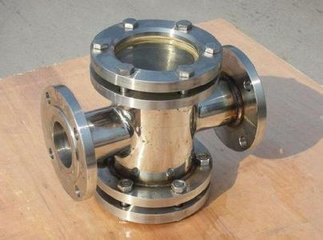

SJ-ZT型碳鋼/不銹鋼直通視鏡 產品簡介
學名：直通視鏡(Through endoscopic)
直通視鏡別名：液流觀察器、液流視鏡、管道視鏡、直通十字型視鏡
直通視鏡款式：方中頭對夾式;圓中頭對夾式;圓中頭并帽式;方中頭雙(單)壓式;圓中頭雙(單)壓式
直通視鏡連接方式：法蘭;螺紋;焊接
直通視鏡結構：該視鏡主要由視鏡底板、視鏡玻璃、緊固件;密封件組件等組成。
SJ-ZT型碳鋼/不銹鋼直通視鏡 工作原理：
安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
SJ-ZT型碳鋼/不銹鋼直通視鏡結構特點：
⑴ 采用J44W-220R DN15高壓截止閥形式，錐面密封，聚四氟乙烯填料密封。
⑵ 閥蓋與閥體有螺栓連接，拆裝方便。
⑶ 閥瓣與閥桿為整體結構，閥體內腔介質流道通暢，防止假液位。
⑷ 整體式閥體，雙閥桿結構，外型布局合理。
⑸ 閥體可通保溫蒸汽，作為介質保溫，防止液體結晶。
⑹ 閥體與塔類容器焊接，提高閥體溫度，二次防止液體結晶。
直通視鏡安裝使用可控式保溫視鏡時需注意的問題：
⑴ 改進視鏡墊片的材質。使用具有耐腐蝕，耐老化，耐高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。
⑵ 加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。
SJ-ZT型碳鋼/不銹鋼直通視鏡 技術參數：
1、殼體材質：碳鋼、不銹鋼、玻璃鋼、碳鋼襯氟、FRPP塑料。
2、視窗材質：鈉鈣玻璃、鋼化硼硅玻璃、石英玻璃、有機玻璃。
3、密封材質：丁睛橡膠、聚四氟乙烯、石墨復合。
4、工作壓力(Mpa)：PN0.6~2.5，客戶如有更高壓力要求的，可以定做。
5、工作溫度：0℃~+250℃;0℃~+800℃。
6、法蘭標準：JB/T81-94，其它法蘭標準請用戶注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
7、制造檢測標準：HGJ501-502-86
8、閥體外表：碳鋼防腐油漆或發黑不銹鋼酸洗處理或拋光
SJ-ZT型碳鋼/不銹鋼直通視鏡 安裝注意事項
1、視鏡安裝.
焊連法蘭片必須清潔并且沒有損傷，經專業人員進行操作
2、視鏡鏡片安裝.
確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。
3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作.
溫度范圍：鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。
鋼化硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。
石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。
